インピーダンス実測とLEAPによる
パッシブネットワーク完成?!
ネットワークを何とかしたいけど、測定機も技術もない私。
悩んだあげく、サウンドアティックスに自作バスレフ箱を持ちこみ相談しました。
そしたら・・・、フフッすっきり解決しちゃいました。

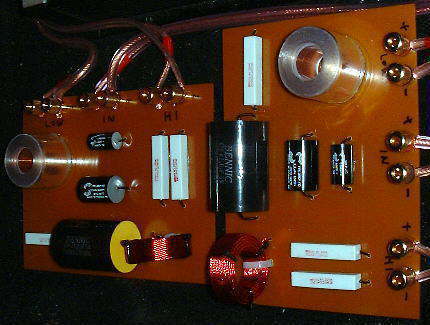

自分なりに見た目にもこだわったVer.2
もちろん配置と製作は私です。

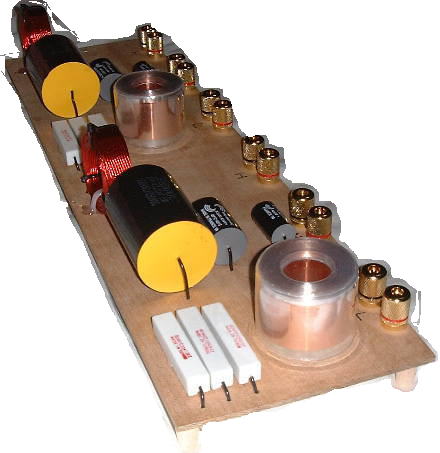

毎度おなじみ見た目は最悪のVer.1

�@とにかく測定	・発信機でスイープ流してインピーダンス測定 ・マイクで周波数特性を測定 ・電気的に周波数特性を測定 ・現在のパッシブネットワークを測定	・一応バスレフとして動作している。（インピーダンスに山が２つ出てた。しかしポートはちょっと長め。） ・ウーハは１万位まで伸びているが暴れている。 ・定在波がたくさん立っているので、吸音材を少なくとも３面位に貼る必要あり。それも平面に張らずに、波打たせて貼るようにとのアドバイス。 ・箱はもっと強度を出すため、つっかえ棒を入れるのが望ましい。
�ALEAPでネットワークを設計してもらう	「設計もお願いします。」でLEAPを使って設計してもらいました！	・ウーハは２次だとうまくツイータと繋がらないため、ウーハ１次でツイータ２次のバタワース。クロスは３Kとの話し。 ・ウーハ用は、銅箔コイル（0.127mH）。「かっちり芯のある音がする」という説明にやられた。 ・ウーハのインピーダンス補正は、BENNICコンデンサ(47μF)とBENNIC抵抗(3.2Ω)。 ・ツイータ（計算上は4.767μF）は1.5μF＋3.3μFをパラとタンゴのコイル（0.33mH）。 ・ツイータのアッテネートは3.2Ωと11Ω。 ・設計図では、繋がりを良くするための、ノッチフィルタがあるが、これは次バージョンのお楽しみとし今回はパス。 ・設計に関する情報開示を求めたが「それを教えると真夜中に質問のTELが入るのでご勘弁願う」との回答。ちゅうことで手書きの回路図のみ受け取る。
�B組み立て	いそいそと帰宅し、しばし部品をながめてから、早速製作	・Ver.1はホームセンターで購入した2mmの板にレイアウトしたが、ちょっとペラペラ過ぎたかも・・・ ・Ver.2はベーク版を買ってきてカッコヨクしたつもり。 ・配線材は銅箔！（銅箔コイルの巻き戻した余りを利用） ・部品を並べてから、裏側で配線する形とした。
部品台と設計料合わせて、わずか１６,０００円！ インピーダンス測定料金はサービスだなんて なんと良心的な店なんだ！ えらいぞアテッィクス！ さあ、悩めるあなた！すぐにアティックスに駆け込もう！

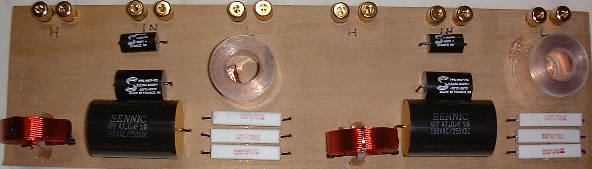

布団で眠るVer..1


Ver.2の裏側（銅箔コイルの余りをバスバーとして利用）
