バスレフ箱をつけました！

先日、スピーカーをDIAMONDのS500sにしました。
低音が出過ぎて、中音域が薄くなるのが怖かったため13cm2Wayにしました。
塗装後

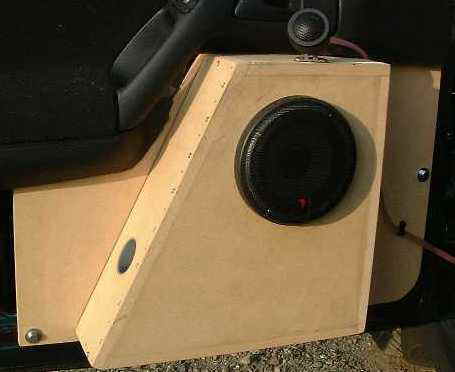

塗装前

当初は4L密閉箱（以前Magnatで使っていたやつ）で鳴らしてましたが
低域の伸びが、どうしても、もの足りません。ベースがプーンで
バスドラがトントンでは、音楽を聴けたもんじゃありません。
特に走行中はロードノイズで全然ダメ(^^)
やっぱりベースはどーんと来て、バスドラはドンドンバンバンこないとねぇ。

ということで、今回はＴ／Ｓパラメータも公開されているため
箱をちゃんと作ってみることにしました。
これやってみたかったんだよねぇ。(^.^)

※後になって実測してみたら、メーカ発表されてるT/Sパラメータは大嘘なデータだったことが判明しました。嘘を発表するなよな！怒！


＜ボックス設計＞
WinISD (Interactive Speaker Design)というフリーソフトを見つけました。
（ 入手元は　http://linearteam.iwn.fi/）
こいつはとても使い易い！ おまけにフリー！　
T/Sパラメータさえ分かれば、密閉/バスレフ/４次バンドパス/６次バンドパスの
ボックス設計（W×H×D、スラント箱ならW×H×D1×D2まで！） が
誰でもお手軽にできちゃいます。(^0_0^)

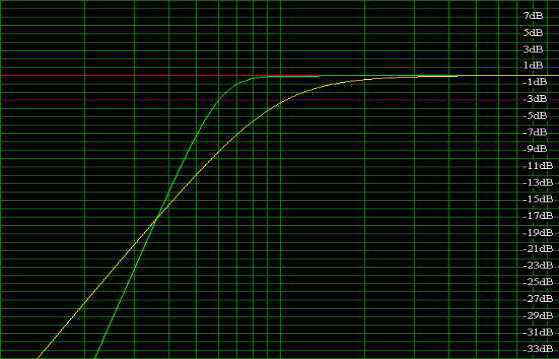

こいつでシミュレーションすると、
なるほど4L密閉(黄色)だと200Hzからダラ下がりになるわけ
です。(>_<)　 100Hzで-3dbではロー足りないのもしょうがないかと分かりました。

バスレフ(緑)だと6.4Lで60Hz(-3db)あたりまで出そうです。(~_~X)
今回は、これでやってみることにします。

＜図面と切り出し＞
一応CADソフトで図面を起こしてみました。
適当に見つけたCB-CAD評価版というやつを使いました。
(入手はhttp://www.infoqshu.or.jp/cyber/)
寸法線が入った図面が手軽に書けるところが
気に入りました。
　




切り出しは、図面をハンズに持っていって、15mmMDFをカットしてもらって、
材料費と加工料で4500円位 でした。（板取りはハンズの店員さんに任せました。）
ちなみにハンズでもオーディオ用の高密度MDFの取り扱いもできるそうです。
（取り寄せになるらしーですがね・・・。次回やろうかな？）
今回は実験と言うことで、安物の軽ーいMDFとしました。
低音出るかな？ちょっと心配(^_^;)

＜組立て＞
組み立てのノウハウは@niftyのカーオーディオフォーラムの先輩方から
頂いています。

	強度が足りないと低音が出ないらしいので木工ボンドを たっぷり塗って、釘を打って、更に木ねじで止めています。 写真には写ってませんが、所々に補強を入れました。 ハタ金と電動ドリルドライバーを買いました。
	写真は最初に吸音材を入れ過ぎたやつ(^_^;)です。 吸音材は、金魚用の濾過フィルターです。 これだけ入れると、せっかくの低音がさっぱり出なくなります。 最終的には、バッフルの対向面と左辺と底辺だけにしました。 お約束のバッフル裏面のテーパ加工もばっちりです。 ポートにはブチルテープで鉛を貼り付けて、鳴止めしました。
	左は、様々な長さのポートです。 （実は水道管用のパイプ。内径44mmの外径48mm） 150mm〜170mm位まで2mm単位で用意し、とっかえひっかえ してみました。 右は、ポートの鳴き止めに使用した鉛板(1mm)です。

＜感想＞
ローエンドは、予定通り延びまくりです。どーんと来ます。
満足満足。 グラフのような特性になっていると思われます。(^_^;)ﾎﾝﾏｶｲﾅ

ボックス容量は、ポート容量とスピーカ背面容量（マグネット容量とフレーム容量）
を除かないとイケナイと聞き、余裕を見過ぎて予定よりデカイ箱
（予定：6.65L→実際7.22L）になっちゃいました。

これはポート長調整（169mm→153mm）で何とかしました。(^_^;)ｱｾｱｾ。
スピーカ背面容量って、スピーカホール分ととテーパ加工分を合わせると
とんとん位になっちゃうんだよね。サブウーハ等よっぽど出っ張りがデカイ スピーカじゃなければ
無視していいじゃないかな？ ポート容量だけ考えておけばいいと思いました。

ドア共振で低域の輪郭がぼけるような気がして、ボックスとドアの間に
5mmのソルボセインを挟み込んで、共振を押さえてみました。
※現在は止めてます。

定位はいまいちです。
スピーカ同士が、真っ正面に向かい合っているせいでしょうか？
ボーカルは右側から聞こえます。広がりもいまいちです。
以前はかなりスラントしていたので、ずいぶん違います。
スラントは、中高域を持ち上げる効果かと思っていましたが、
定位（ステレオ感）にもずいぶん影響があるようです。
だって今の取り付けだと右スピーカの直接音は、右耳に届かないかも
知れないもんなぁ。
ダッシュにツイータを上げたりして、いろいろ調整中です。
スラントについては、今後悩みたいと思います。

また、中域の張りも前の密閉箱の方が良かったかも・・・。
これは低域が伸びたこととのバランスかなぁ？
。
あとは、箱の材料を高密度MDFにするともっと締まるかも知れないなぁ
と思ったりしてます。
ベース板だけでもやってみようかな？
あんまり重いとドア下がりが心配だけどね・・・(^_^X)ｵﾝﾅｼﾞｵﾝﾅｼﾞ

仕上げは、バッフル面は固い塗装がいいらしいので、油性のウレタンニス仕上げなんかどうかな？
なんて思ってます。付き板仕上げがかっこいいけど、天然木の付き板は高価で躊躇しています。
このままカラーのウレタンニスで行こうかと思います。
